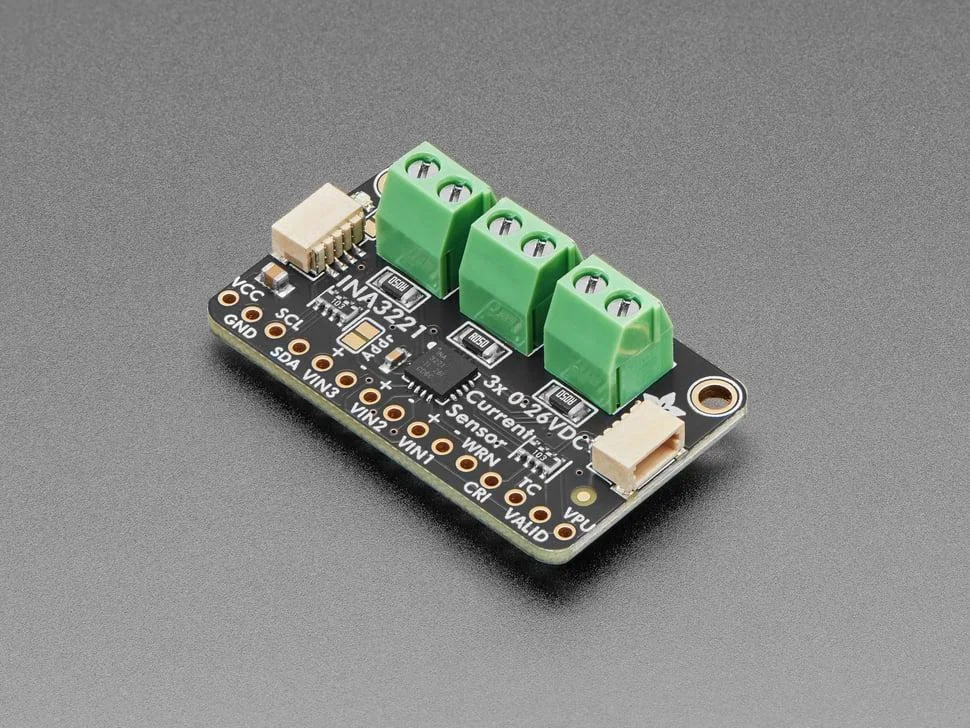

Ultime Pezzi Adafruit INA3221 – Triplo monitor di potenza 0-26 VDC, ±3,2 Amp – STEMMA QT / Qwiic

Questa scheda breakout risolver\\u00E0 tutti i vostri problemi di monitoraggio dell’alimentazione multi-rail. Invece di dover gestire fino a 6 multimetri, potete semplicemente utilizzare il pratico chip INA3221 su questa scheda breakout per misurare sia la tensione sul lato alto che l’assorbimento di corrente continua di un massimo di tre alimentatori tramite I\\u00B2C con una precisione di \\u00B11%. La maggior parte dei dispositivi di misurazione della corrente, come il nostro misuratore di corrente da pannello, \\u00E8 adatta solo per la misurazione del lato basso.

Ci\\u00F2 significa che, a meno che non si voglia utilizzare una batteria, \\u00E8 necessario posizionare la resistenza di misura tra la massa target e la massa effettiva. Questo pu\\u00F2 causare problemi ai circuiti, poich\\u00E9 l’elettronica tende a non gradire quando i riferimenti di massa cambiano e si spostano al variare dell’assorbimento di corrente. Questo chip \\u00E8 molto pi\\u00F9 intelligente: pu\\u00F2 gestire la misurazione della corrente lato alto o lato basso, fino a +26 V CC, anche se alimentato a 3 o 5 V. Riporter\\u00E0 anche la tensione lato alto, il che \\u00E8 ottimo per monitorare la durata della batteria o dei pannelli solari. Un amplificatore di precisione misura la tensione ai capi delle resistenze di rilevamento integrate da 0,05 ohm, 1%.

Poich\\u00E9 la differenza di ingresso massima dell’amplificatore \\u00E8 di \\u00B1163,8 mV, ci\\u00F2 significa che pu\\u00F2 misurare fino a \\u00B13,2 Ampere. Con l’ADC interno a 13 bit, la risoluzione nell’intervallo di \\u00B13,2 Ampere \\u00E8 di 0,4 mA. Gli hacker pi\\u00F9 esperti possono rimuovere la resistenza di rilevamento della corrente da 0,05 ohm e sostituirla con la propria per modificare l’intervallo (ad esempio, una da 0,01 ohm per misurare fino a 16,4 Ampere con una risoluzione di 2 mA). L’utilizzo \\u00E8 semplice. Alimenta il sensore stesso con 3-5 V CC e collega i due pin I\\u00B2C al microcontrollore: il livello logico sar\\u00E0 lo stesso del livello di potenza Vin. Quindi collega gli alimentatori di destinazione a VIN1/2/3+ e i carichi a massa a VIN1/2/3-. Se lo desideri, imposta gli avvisi di sovracorrente sui pin IRQ di avviso o critici. Disponiamo di librerie sia in Arduino che in CircuitPython/Python, cos\\u00EC puoi utilizzarle con schede semplici come gli ATmega compatibili Arduino fino agli ultimi Raspberry Pi .

Non \\u00E8 nemmeno necessario saldare le linee I\\u00B2C e di alimentazione: abbiamo pre-collegato morsettiere da 3,5 mm e aggiunto connettori STEMMA QT Sparkfun compatibili con qwiic per il bus I\\u00B2C. Basta collegare il sensore al tuo micro preferito utilizzando un cavo adattatore STEMMA QT. I connettori Stemma QT permettono inoltre di utilizzare l’INA3221 con i nostri vari accessori. Il cavo QT non \\u00E8 incluso, ma ne abbiamo diversi in negozio. Se hai bisogno di accedere a tutti i pin, includiamo un connettore pin da 0,1\\” (per poter collegare facilmente questo sensore a una breadboard).

Specifiche INA3221 Rileva tensioni di bus da 0 V a 26 V Segnala tensione di shunt e bus Elevata precisione: \\u2013 Tensione di offset: \\u00B180 \\u00B5V (max) \\u2013 Errore di guadagno: 0,25% (max) Opzioni di media configurabili Indirizzo I2C predefinito 0x40, pu\\u00F2 essere impostato su 0x41 chiudendo un ponticello di saldatura Uscite di avviso e avviso programmabili Funzionamento con alimentazione: da 2,7 V a 5,5 V

Dimensioni del prodotto: 38,6 mm x 22,9 mm x 10,5 mm / 1,5\\” x 0,9\\” x 0,4\\” e peso del prodotto: 5,8 g / 0,2 oz
