Subito Disponibile Sparkfun Thing Plus – ESP32-S3

Sparkfun ESP32-S3 Thing Plus \\u00E8 una piattaforma di sviluppo IoT potente e versatile che presenta il modulo wireless ESP32 WROOM-S3 MINI di espressif\\u2122. Costruito attorno a un processore Xtensa\\u00AE LX7 a 32 bit, funziona fino a 240 MHz e supporta WiFi a 2,4 GHz e Bluetooth\\u00AE 5 (LE) con un’antenna PCB integrata. Include 4 MB di memoria Flash, 2 MB di PSRAM e uno slot per schede microSD per ulteriore spazio di archiviazione.

Questo modulo vanta numerose periferiche come UART, I\\u00B2C, SPI, controllo LCD, host SDIO e un controller TWAI\\u00AE (compatibile con ISO 11898-1, CAN Specification 2). L’ESP32-S3 pu\\u00F2 gestire due porte USB contemporaneamente e pu\\u00F2 fungere da dispositivo host USB , offrendo ampia flessibilit\\u00E0 per varie applicazioni.

L’impronta Thing Plus suddivide 21 dei pin GPIO dell’ESP32-S3, inclusi sei pin compatibili con l’analogico, insieme ai segnali Reset e Enable su una coppia di header PTH (Plated Through Hole) distanziati di 2,54 mm. Questi pin GPIO sono disponibili per interfacce UART, I\\u00B2C e SPI, rendendo semplice la connessione ad altri dispositivi e sensori.

Dotata di un connettore USB -C per alimentazione e programmazione, un connettore JST a 2 pin per una batteria LiPo (non inclusa), uno slot per schede microSD per una maggiore capacit\\u00E0 di archiviazione e un connettore Qwiic, questa scheda si integra perfettamente nell’ecosistema Qwiic di Sparkfun . \\u00C8 inoltre dotata di un circuito di ricarica e di un indicatore di livello del carburante per monitorare una batteria LiPo collegata.

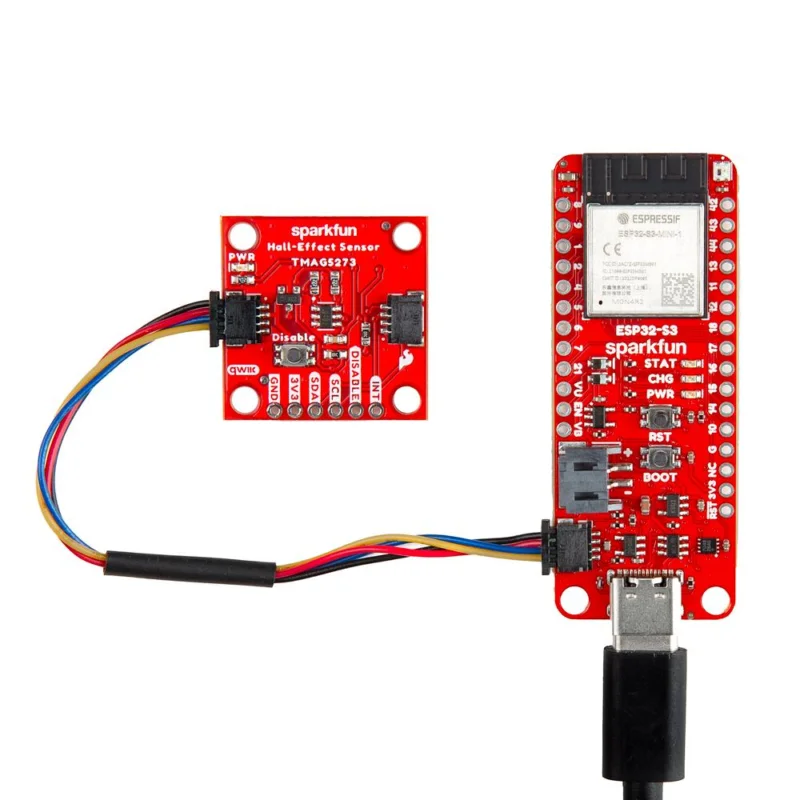

Il sistema Sparkfun Qwiic Connect semplifica la prototipazione utilizzando un comune connettore JST a 4 pin con passo da 1 mm. Ci\\u00F2 riduce i requisiti di spazio del PCB e garantisce connessioni corrette con connettori polarizzati.

Caratteristiche:

• Modulo mini ESP32-S3:
  • Processore Dual-Core Xtensa\\u00AE LX7 a 32 bit
  • 45 GPIO programmabili (21 pin suddivisi su Thing Plus, 17 abilitati all’ingresso analogico)
  • Fino a 3 canali UART
  • 1 USB OTG a piena velocit\\u00E0
  • 1 controller seriale USB /JTAG
  • Fino a 4 SPI
  • Fino a 2 I\\u00B2C
  • Fino a 2 I\\u00B2S
  • 1 Interfaccia LCD
  • Fino a 8 canali del controller PWM LED
  • 1 controller TWAI\\u00AE (compatibile con ISO 11898-1 CAN Spec. 2.0)
  • Memoria Flash da 4 MB
  • 2 MB di RAM
  • Wi-Fi 6 a 2,4 GHz
  • Bluetooth\\u00AE 5 LE
  • Antenna PCB
• Fattore di forma Thing Plus:
  • Dimensioni: 6,48 cm x 2,29 cm
  • Due fori di montaggio
  • 28 pin PTH
  • Connettore USB-C
  • Connettore JST a 2 pin per batteria LiPo (non incluso)
  • Connettore Qwiic a 4 pin
  • Slot per scheda microSD
  • Caricabatterie MCP73831
    • Velocit\\u00E0 di carica: 213 mA a 3,3 V
  • MAX17048 Indicatore livello carburante
    • Indirizzo I\\u00B2C: 0x36
• LED:
  • PWR – LED di alimentazione rosso
  • CHG – Indicatore di carica della batteria giallo
  • STATISTICA – LED blu
  • WS2812 – LED RGB (Data In collegato a ESP46)
• Pulsanti:
  • STIVALE
  • RESET

Documenti:

• schematico
• File KiCad
• Dimensioni della scheda
• Guida al collegamento
• Scheda dati (ESP32-S3 MINI-1)
• Pagina informativa di Thing Plus
• Pagina delle informazioni di Qwiic
• Archivio hardware GitHub
