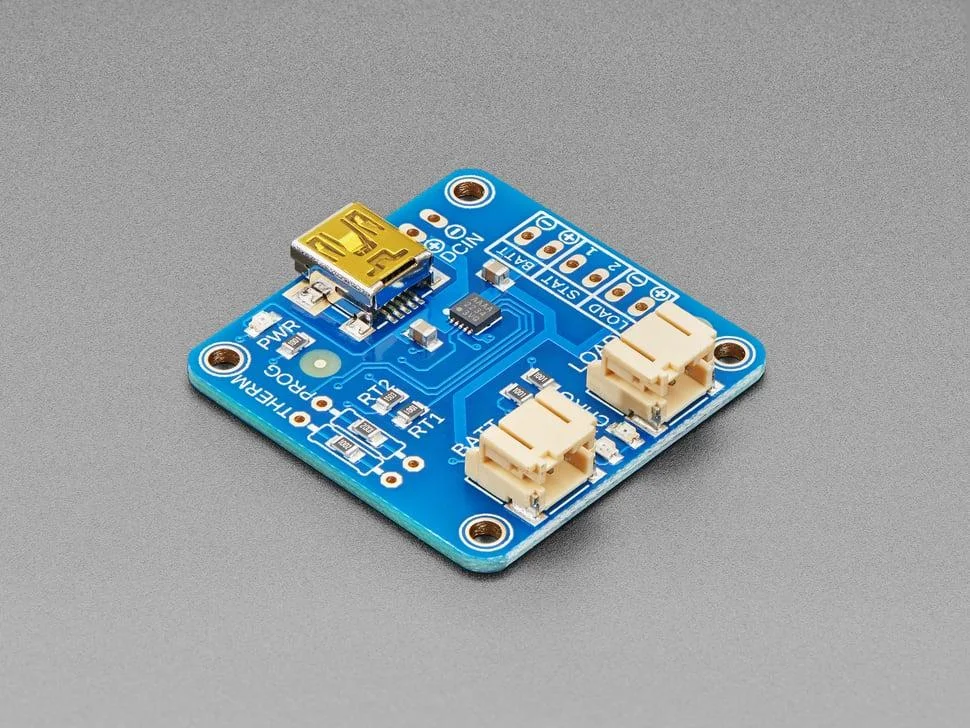

Adafruit Caricabatterie USB LiIon/LiPoly Reso Gratuito

Questo caricabatterie avanzato per batterie agli ioni di litio e ai polimeri di litio sfrutta il chip MCP73833 per una ricarica efficiente tramite una connessione USB mini-B. Funziona in tre fasi: precondizionamento, carica rapida a corrente costante e carica di mantenimento a tensione costante, garantendo che la batteria rimanga sempre carica.

La corrente di carica rapida predefinita di 500 mA pu\\u00F2 essere adattata da 100 mA a 1000 mA semplicemente regolando una resistenza passante integrata. Il design di questa scheda \\u00E8 perfetto per gli appassionati del fai da te, con tre LED indicatori: alimentazione, stato di carica e completamento.

Mantieni la connettivit\\u00E0 della batteria durante la ricarica con un connettore JST aggiuntivo, utilizzando il cavo incluso. Nota: questo caricabatterie \\u00E8 specificamente progettato per l’uso con batterie Adafruit Lipoly, evitando potenziali discrepanze di tensione, composizione chimica, polarit\\u00E0 o pinout con altri tipi.

Le specifiche includono ingresso a 5 V tramite USB mini-B, compatibilit\\u00E0 con batterie singole agli ioni di litio/polimeri di litio da 3,7/4,2 V e connettori JST separati. Il caricabatterie supporta anche un termistore NTC da 10 K, che pu\\u00F2 essere sostituito con un termistore per il monitoraggio della temperatura, se necessario. Ulteriori caratteristiche includono breakout da 0,1\\” per batteria, CC e LED di stato.

Questo prodotto viene fornito completamente assemblato e testato, con un cavo JST a 2 pin incluso. Si prega di notare che batterie e cavo USB non sono inclusi.
